مكان المنشأ:
الصين
اسم العلامة التجارية:
Customization
إصدار الشهادات:
UL ，ISO13485 , ISO9001.2005 , ISO14001
رقم الموديل:
3-دبابيس أنثى إلى موليكس 51163-0300

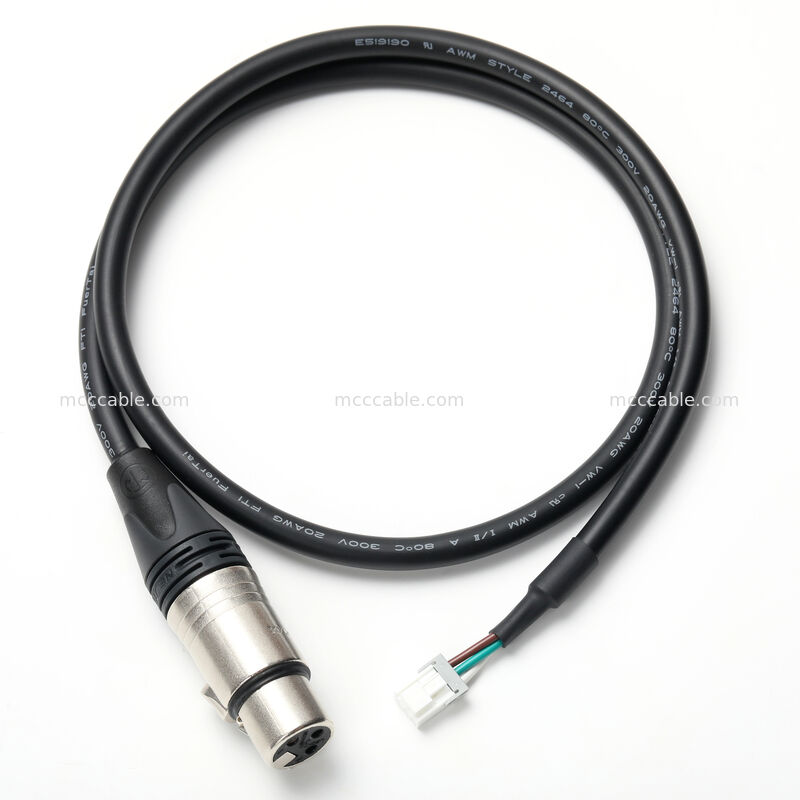

تجميع الكابلات المخصصة XLR 3-Pin الإناث إلى Molex 51163-0300
(نيتريك) (NC3FXX) ( 20AWG UL2464)
تجميع الكابلات المخصصة XLR 3-Pin الإناث إلى Molex 51163-0300:
هذا المصمم خصيصا XLR 3 دبوس الإناث إلى مولكس ميني قفل 3 دبوس كابل التجميع مصممة
التطبيقات الصوتية المهنية، والتحكم الصناعي، ونقل الإشارات.
باستخدام جهاز اتصال Neutrik NC3FXX XLR الأصلي و Molex 51163-0300 مع TPA
الحفاظ، هذا الكابل يوفر عالية الصمود الميكانيكي، وقفل آمن، وإشارة منخفضة الضوضاء
الأداء
يتم بناء الكابل مع UL2464 20AWG الموصلات المتشابكة، وضمان ممتازة
التوصيل، المرونة، والامتثال للسلامة.
اختبار الاستمرارية ومقاومة العزل ومنع الدوائر القصيرة ، مما يضمن عدم وجود عيوب
الأداء في البيئات المتطلبة.
الخصائص الرئيسية

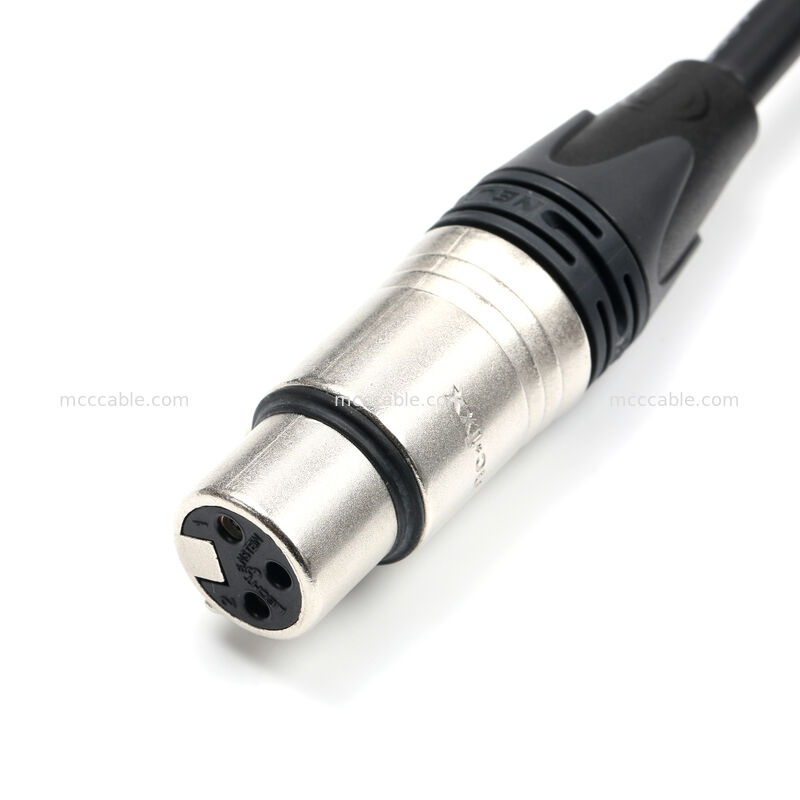

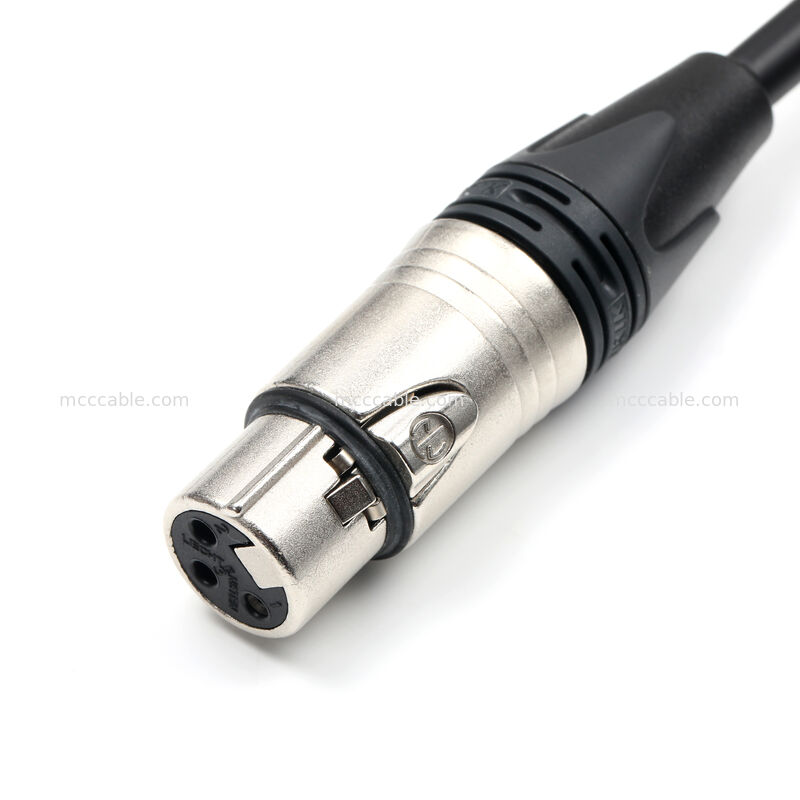

النيوترك NC3FXX XLR 3-Pin الإناثالقفل الصناعي القياسي ، المقاوم ، الآمن

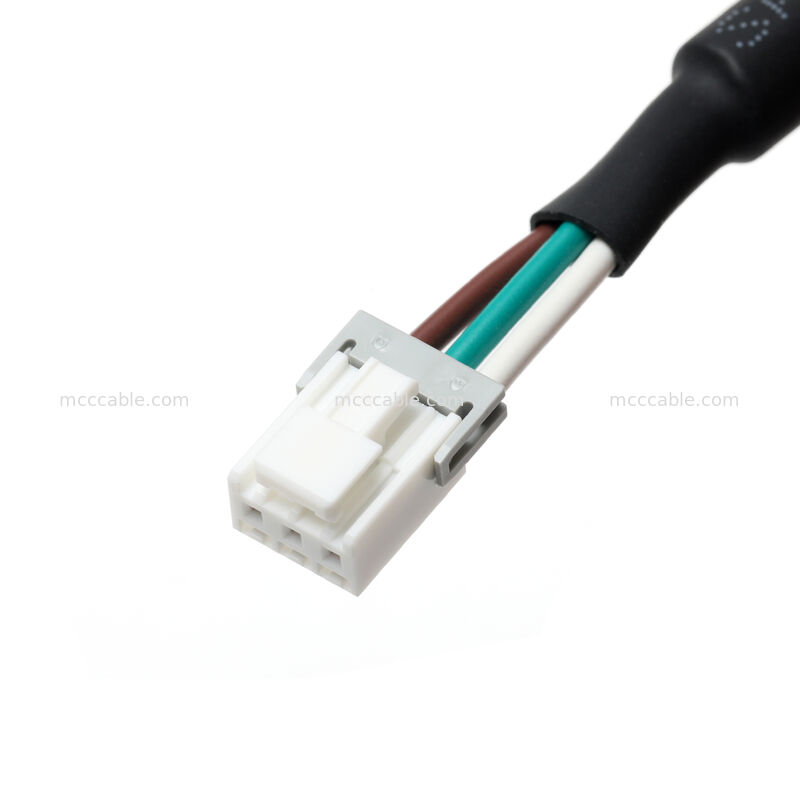

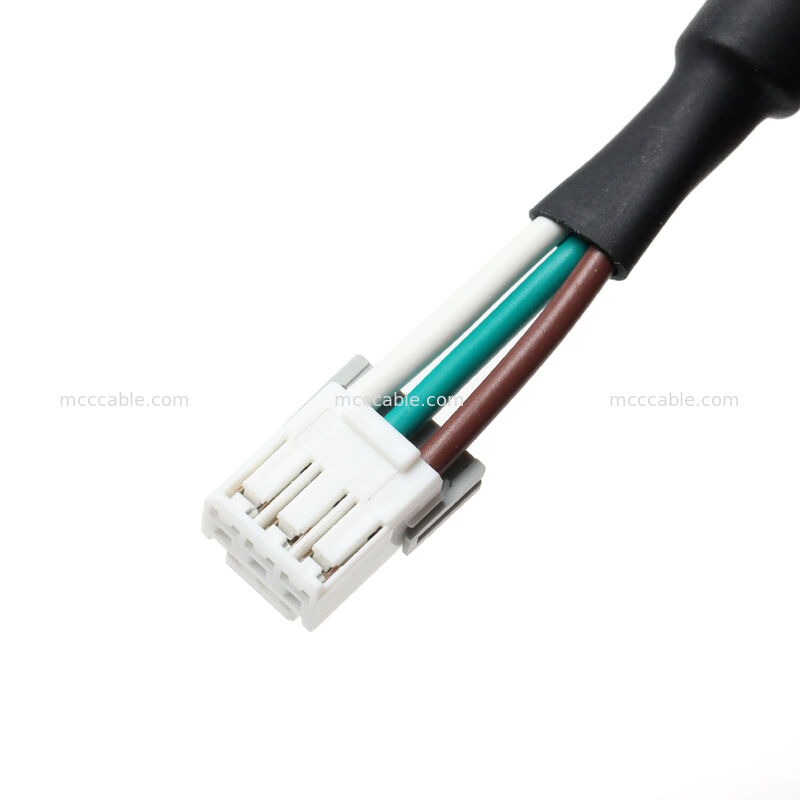

المولكس 51163-0300 قفل مصغّرضيقة ومقاومة للهزات
مع Molex TPA (0511640305)يضمن الاحتفاظ بالمحطة والسلامة المضادة للخروج
كابل UL2464 20AWG، OD 6.6mm نقل إشارة مستقر
الطول المخصص متاح(300mm ~ 10m)
100٪ استمرارية، اختبار مفتوح/قصير، متقطع
متوافقة مع RoHS 2.0
جدول المواصفات التقنية
| البند | المواصفات | تفاصيل / مصدر |
|---|---|---|
| اسم المنتج | تجميع كابل XLR من الإناث إلى Molex بثلاثة أقواس | قابلة للتخصيص |
| رابط XLR (P1) | النيوتريك NC3FXX | 3 دبوس XLR إناثي |
| رابط المولكس (P2) | موليكس 51163-0300 | قفل صغير بطول 2.50 ملم |
| الحافظة على TPA | مولكس 0511640305 | تصميم مضاد للخروج |
| نوع الكابل | UL2464 20AWG × 3C | OD 6.6mm، PVC أسود |
| الطول | 700 ملم ± 10 ملم | أطوال مخصصة متاحة |
| تعيين البين | P1: 1-2-3 → P2: 1-2-3 | اللون: أبيض / أخضر / بني |
| اختبار كهربائي | اختبار 100% مفتوح/قصير/متقطع | حسب متطلبات الرسم |
| مقاومة الموصل | ≤ 2Ω Max | تم التحقق |
| مقاومة العزل | ≥ 10MΩ @ 300V DC | ما لا يقل عن 10 ثانية |
| درجة الحرارة | 80 درجة مئوية | المواصفات UL2464 |
| تصنيف الجهد | 300 فولت | المواصفات UL2464 |
| الامتثال | RoHS 2.0 | آمنة للبيئة |
مجالات التطبيق
يتم استخدام هذا الكابل على نطاق واسع في:
معدات الصوت المهنية
أجهزة خلط، مكبرات، ميكروفونات
أنظمة تحكم المسرح والإضاءة
أنظمة دمج AV
أنظمة الإذاعة والإعلام
أجهزة تعديل طاقة الكاميرا
معدات تسجيل الميدان
لوحات توجيه الإشارات
الأنظمة الصناعية والأتمتة
خطوط إشارات أجهزة الاستشعار والتحكم
أجهزة الاختبار والقياس
أجهزة أجهزة التصنيع الأصلي
خيارات التخصيص
نحن نقدم التخصيص الكامل لتلبية احتياجات OEM / ODM:
خيارات الكابل
الطول: 100 ملم 10 م
مقياس الأسلاك: 20AWG / 22AWG / 24AWG
السترة: PVC / TPU / TPE
لون: أسود / رمادي / مخصص
خيارات الجهاز
XLR ذكر / أنثى / 4-Pin / 5-Pin
موليكس ميني لوك / ميكرو فيت / ألترا فيت
التشطيب المخصص للمحطة
خدمات إضافية
وضع العلامات وطباعة الأرقام التسلسلية
التشكيل الزائد
الحياكة والحماية
عزل المياه (البيت IP67 متاح)
ضمان الجودة
يتم تصنيع كل كابل تحت نظام صارم لإدارة الجودة:
الاختبار الكهربائي بنسبة 100%
اختبار قوة السحب والاحتفاظ
فحص ارتفاع القرط
مراقبة الجودة البصرية للتصميم والإنهاء
الامتثال لـ ROHS 2.0
هل هو مصنع؟
ج: نعم، نحن مصنع مع أكثر من 16 عاما من الخبرة في التصميم والتصنيع.
هل هناك أي شهادة؟
ج: نعم، لدينا شهادات ISO9001، ISO14001، TS16949، ISO13485، و UL.
السؤال الثالث: ما هو تخصصك؟
ج: يمكننا تصميم المنتجات وفقا لمتطلبات التطبيق.
هل تقبل طلبات OEM/ODM؟
ج: نعم ، نقبل طلبات OEM و ODM. لطلبات OEM ، تكون MOQ 100 قطعة. لODM
الطلبات، و MOQ هو 1000 قطعة. رسوم القالب سوف يتم تحصيلها اعتمادا على التصميم.
س5: كم يستغرق الأمر لإكمال الطلب؟
ج:بالنسبة للطلبات الصغيرة والمنتجات الموجودة في المخزون، يستغرق التحضير والتسليم أقل من 3 أيام.
مدة الشحن تعتمد على الطريقة المختارة أسرع 7 أيام، أطول 1 شهر.
الطلبات، وإعداد المواد يستغرق 5 21 أيام عمل اعتمادا على الكمية، واختبار 1 3
أيام عمل، وتعبئة يوم واحد. أسرع وقت التوصيل هو 7 أيام، والأطول هو 25 يوما،
باستثناء الشحن
ما هي الخدمات الإضافية التي يمكن للعملاء الطويل الأجل الحصول عليها؟
الجواب: سيتم تقديم منتجات جديدة مع الطلبات، مما يتيح لك اختبار إمكانات السوق
وبيعها في منطقتك.خصومات رسوم إضافية وأسعار أقل للكميات الصغيرة
المشتريات. دعم مع الصور الترويجية، بما في ذلك إضافة شعار الخاص بك.
س7: كم مدة الضمان، وكيف تحمي العملاء في حالة وجود عيوب؟
الجواب: جميع الكابلات تأتي مع ضمان 1236 شهرا. للطلبات الكبيرة، ونحن نقدم 0.3٪ 0.5٪
وحدات احتياطية إضافية. على سبيل المثال طلب 1000 قطعة سوف يتضمن 1003 قطعة.
أكثر من 5 أجهزة معيبة ومعدل العيب أقل من 0.1٪، يرجى الاتصال بفريق المبيعات لدينا مع الصور.
سنقوم باستبدال البضائع في طلبك القادم أو إصدار استرداد.
هل تقبلون طلبات العينات المجانية؟
ج: نعم، يتم دعم طلبات العينات. يمكن توفير بعض العينات مجانا (شحن)
التكلفة غير مدرجة).
