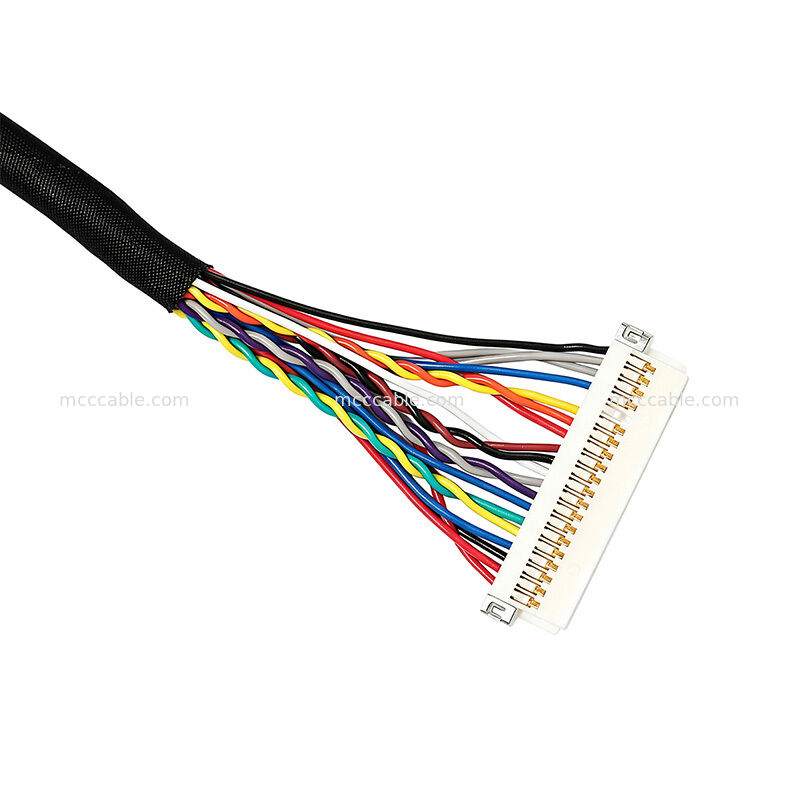

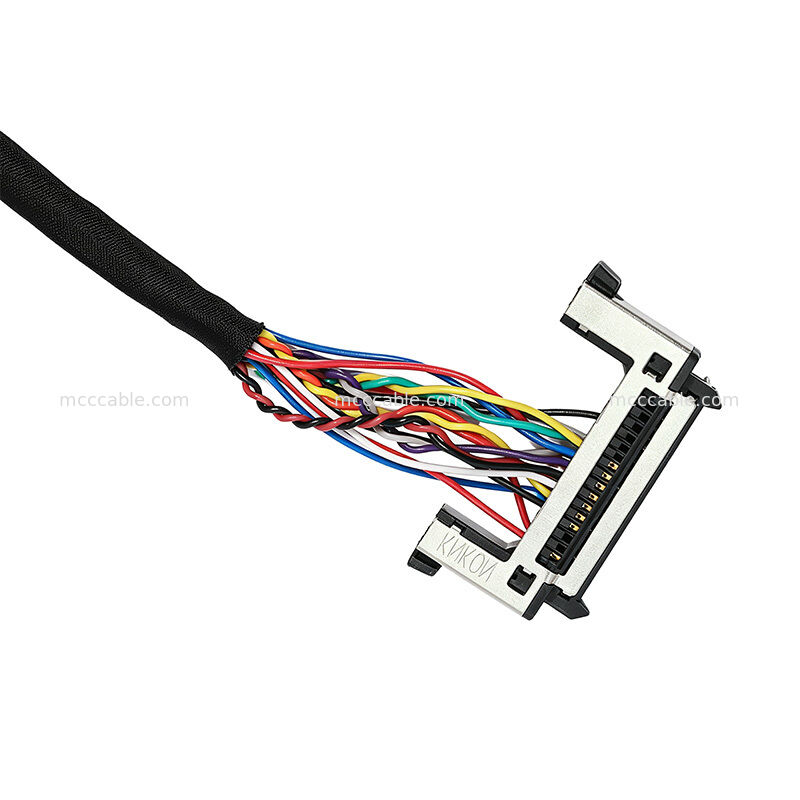

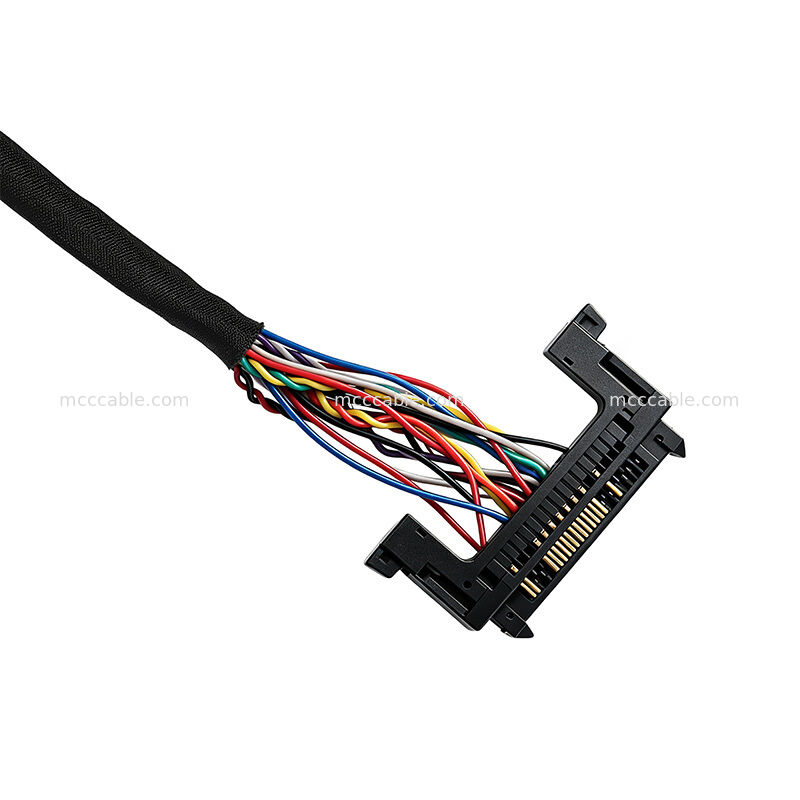

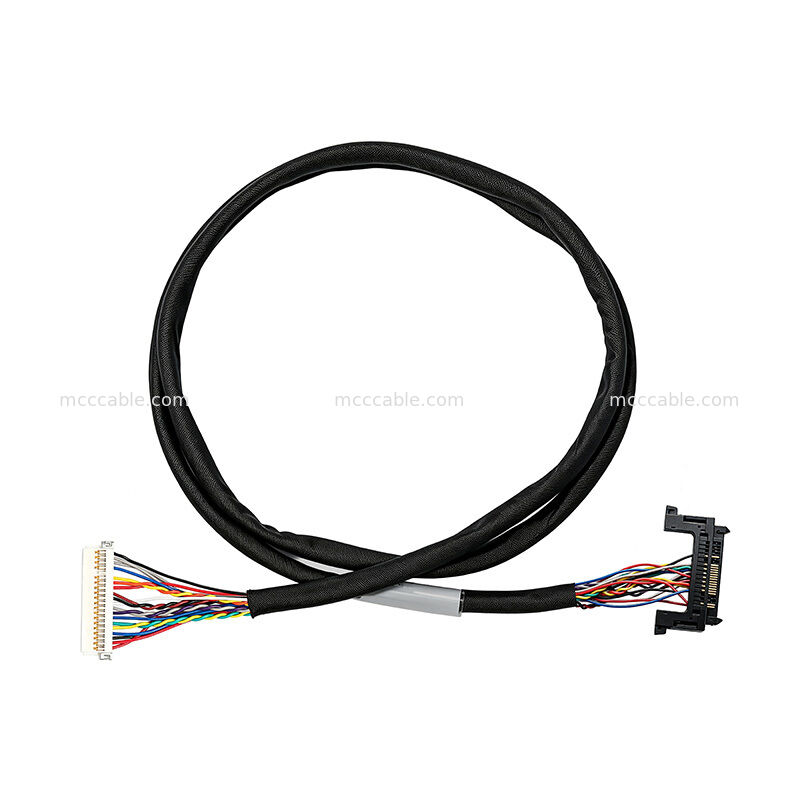

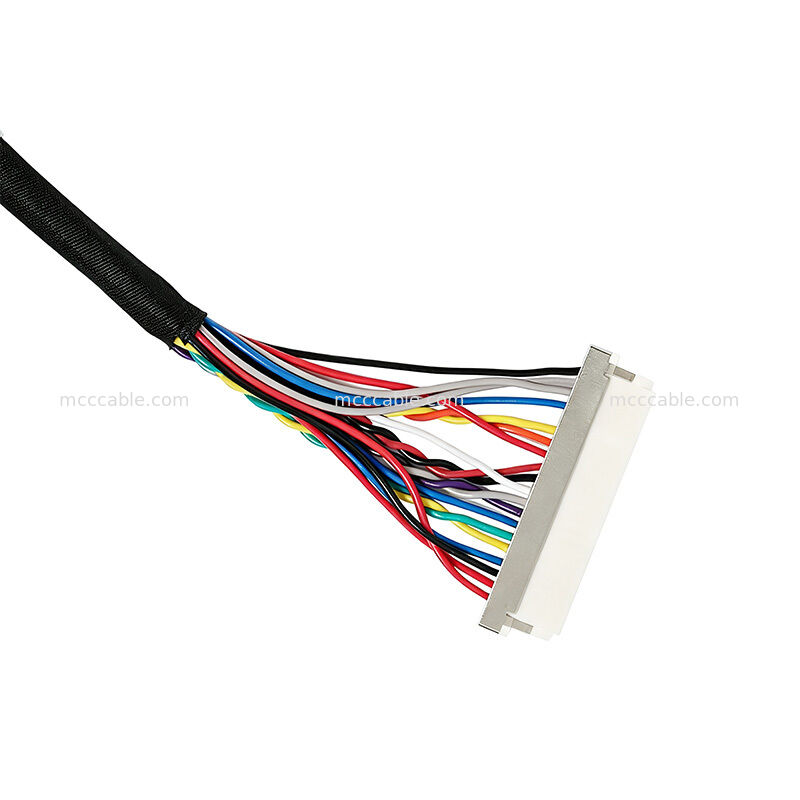

تجميعة كابل LVDS مخصصة 28AWG بموصل ذو مسافة 0.5 مم لأنظمة العرض

تجميعة كابل LVDS مخصصة 28AWG

تم تصميم تجميعة كابل LVDS المخصصة 28AWG لنقل الإشارات التفاضلية عالية السرعة بين المكونات الإلكترونية والأنظمة المتعلقة بالشاشات.

تستخدم تجميعة الكابل سلك UL1571 مقاس 28 AWG وتكوين موصل دقيق.

تم دمج أزواج إشارات تفاضلية متعددة في تجميعة الكابل لدعم اتصالات إشارة LVDS.

يبلغ طول الكابل حوالي 610 مم (24 بوصة)، مع تصنيع تكوين الموصل والأسلاك وفقًا للمتطلبات المحددة.

مواصفات تجميعة كابل LVDS 28AWG

البند

المواصفات

نوع المنتج

هيكل الموصل الدقيق مناسب للمعدات الإلكترونية المدمجة التي تتطلب اتصال LVDS متعدد المسامير.

تكوين أسلاك كابل LVDS المخصص

تتضمن تجميعة كابل LVDS المخصصة أزواج إشارات تفاضلية متعددة لاتصال LVDS.

يشمل تكوين الإشارة المحدد:

TX0_N / TX0_P

TX1_N / TX1_P

TX2_N / TX2_P

TXCLK_N / TXCLK_P

VCC

GND

يشمل تكوين الأسلاك أيضًا اتصالات أرضية متعددة لدعم هيكل الواجهة المحدد.

يجعل هذا التكوين متعدد الأزواج الكابل مناسبًا للتطبيقات التي تتطلب نقل إشارات LVDS تفاضلية منظمة.

• بناء كابل LVDS 28AWG UL1571
• يستخدم كابل UL1571 28AWG موصلات نحاسية مطليّة بالقصدير مع عزل SRPVC.
• تشمل مواصفات الأسلاك الرئيسية:
• موصل 28 AWG
• بناء موصل 7/0.127 ± 0.009 مم
• قطر مرجعي للموصل حوالي 0.38 مم

قطر خارجي للسلك المعزول 0.60 ± 0.05 مم

سمك عزل متوسط 0.11 مم

سمك عزل أدنى 0.09 مم

تصنيف درجة حرارة 80 درجة مئوية

تصنيف جهد 30 فولت

يحتوي الكابل المحدد أيضًا على مقاومة موصل قصوى تبلغ 239 أوم/كم عند 20 درجة مئوية.

تجميعة كابل LVDS مخصصة لأنظمة العرض

• تجميعة كابل LVDS المخصصة مناسبة للأنظمة الإلكترونية التي تتطلب اتصالات إشارات تفاضلية مدمجة متعددة المسامير.
• إن مزيجها من أسلاك UL1571 28AWG، وهيكل الموصل الدقيق، وأزواج LVDS التفاضلية المتعددة، وطول الكابل المحدد يجعلها مناسبة للتطبيقات التي تتطلب كابلات إشارات موفرة للمساحة.
• تشمل التطبيقات المحتملة:
• أنظمة العرض
• المعدات الإلكترونية
• اتصالات واجهة LVDS
• اتصالات إشارة العرض الداخلية
• الأجهزة الإلكترونية المدمجة

تجميعات كابلات الإشارة المخصصة

اختبار جودة تجميعة كابل LVDS

تخضع تجميعة كابل LVDS لمتطلبات فحص كهربائي محددة.

تشمل متطلبات الجودة المحددة:

اختبار 100% للدوائر المفتوحة، والقصيرة، والانقطاع

مقاومة موصل قصوى تبلغ 3 أوم

مقاومة عزل دنيا تبلغ 10 ميغا أوم عند 200 فولت تيار مستمر

فحص الأبعاد للميزات المحددة

• الامتثال لـ RoHS 3.0
• تدعم متطلبات الفحص هذه الأداء الكهربائي المتسق وجودة الإنتاج لتجميعة الكابل النهائية.
