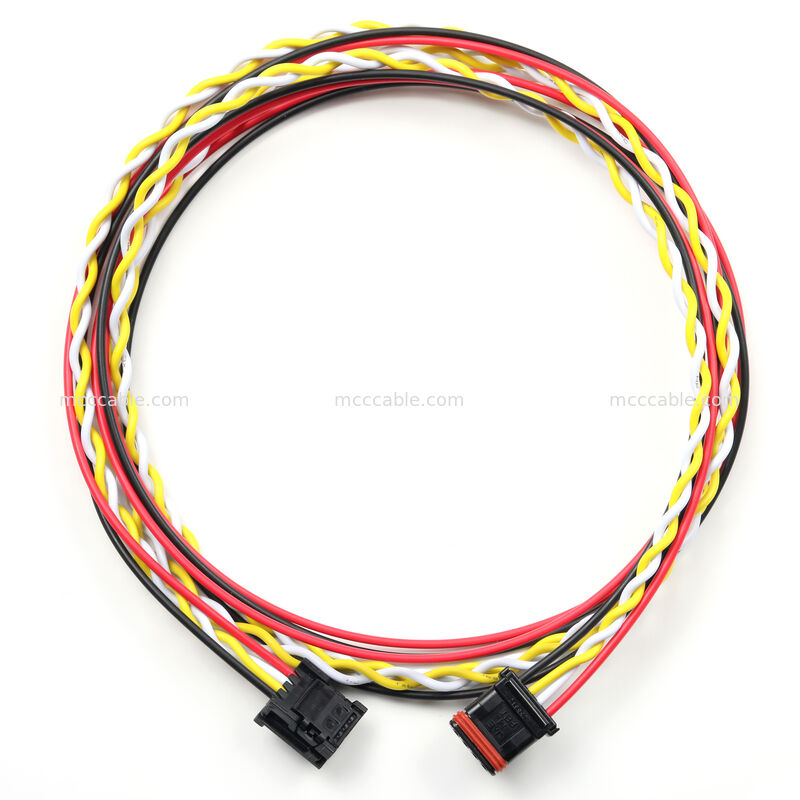

تجميعة كابلات الكاميرا الصناعية مع JAE و Molex
موصلات 1000 مم
تجميعة كابلات الكاميرا الصناعية:
تم تصميم تجميعة كابلات الكاميرا الصناعية هذه لنقل الإشارات والطاقة بشكل موثوق

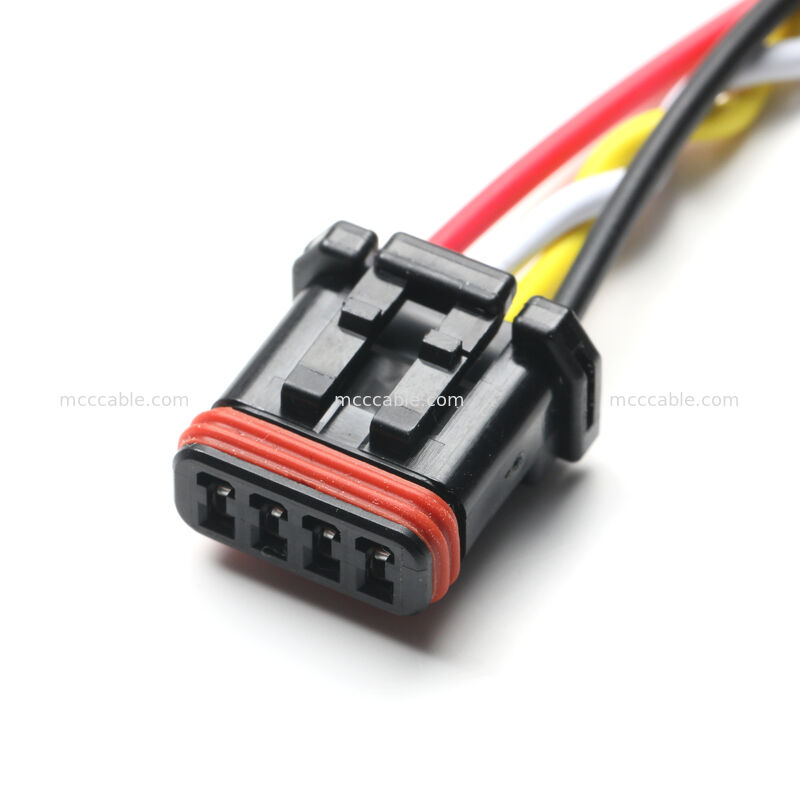

بين لوحة الكاميرا ولوحة الاستقبال، وتتميز بموصل سلسلة JAE MX19004

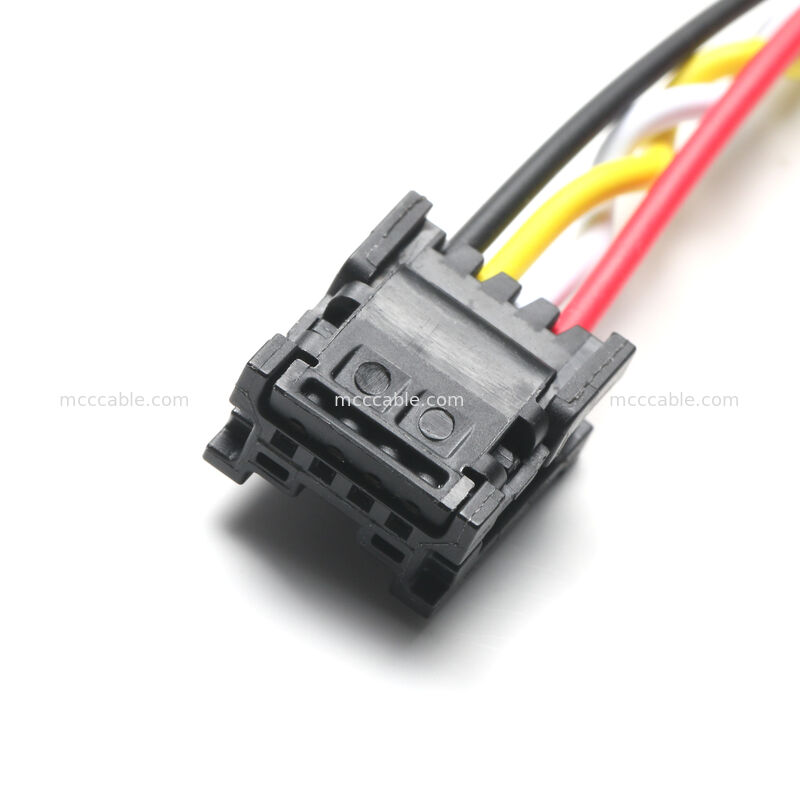

على جانب الكاميرا وموصل Molex 347910040 على جانب الاستقبال.
يدمج الكابل أزواج إشارات تفاضلية ملتوية لنقل البيانات وطاقة منفصلة
وخطوط أرضية لضمان أداء مستقر وتقليل التداخل الكهرومغناطيسي.
بطول قياسي يبلغ 1000 ± 100 مم، هذه التجميعة مناسبة لأنظمة الرؤية الصناعية،
ومعدات التصوير المدمجة، وتطبيقات التشغيل الآلي.
يتم تصنيع جميع التجميعات في ظل رقابة صارمة على الجودة ويتم اختبارها كهربائيًا بنسبة 100%
قبل التسليم.
الميزات الرئيسية لتجميعة كابلات الكاميرا الصناعية:
مصممة لتوصيل لوحة الكاميرا الصناعية ولوحة الاستقبال
JAE MX19004 housing + MX19S10K451 crimp
Molex 347910040 housing + 5600230750 terminal
بنية إشارة الزوج الملتوي (4 لفات لكل بوصة)
نقل إشارة مستقر مع ضوضاء منخفضة
الطاقة + البيانات التفاضلية في كابل واحد
تصميم موصل مضغوط بـ 4 سنون
طول قياسي 1000 مم (قابل للتخصيص)
دعم تخصيص OEM / ODM
مواد متوافقة مع RoHS
التطبيقات النموذجية لتجميعة كابلات الكاميرا الصناعية:
أنظمة الرؤية الصناعية
كاميرات رؤية الآلة
وحدات التصوير المدمجة
معدات فحص التشغيل الآلي
الروبوتات وأنظمة التحكم
المواصفات الفنية لتجميعة كابلات الكاميرا الصناعية:
| العنصر | المواصفات |
|---|---|
| نوع المنتج | تجميعة كابلات الكاميرا الصناعية |
| الموصل P1 (جانب الكاميرا) | JAE MX19004S51 |
| طرف العقص (P1) | JAE MX19S10K451 |
| الموصل P2 (جانب الاستقبال) | Molex 347910040 |
| طرف العقص (P2) | Molex 5600230750 |
| عدد المواضع | 4 سنون |
| طول الكابل | 1000 ± 100 مم |
| بنية الإشارة | زوج ملتوي (4 لفات/بوصة) |
| نوع الإشارة | الطاقة + البيانات التفاضلية |
| ألوان الأسلاك | أحمر / أبيض / أصفر / أسود |
| معيار التصنيع | IPC/WHMA-A-620 |
| الامتثال | RoHS |
| التخصيص | الطول، وتخطيط الدبابيس، والموصل اختياري |
إمكانية التخصيص لتجميعة كابلات الكاميرا الصناعية:
نحن ندعم التخصيص الكامل، بما في ذلك:
تعديل طول الكابل
موصلات JAE / Molex / المكافئة البديلة
تعديل تعيين الدبابيس
اختيار مقياس السلك ومادة الغلاف
تحسين التصميم القائم على التطبيق
تأكيد الرسم الهندسي متاح قبل الإنتاج الضخم.
مراقبة الجودة لتجميعة كابلات الكاميرا الصناعية:
اختبار الاستمرارية والقصور بنسبة 100%
الفحص البصري للعقص والإسكان
التحقق من اتساق الزوج الملتوي
التحكم في تتبع الدُفعات
Sino-Media هي شركة متخصصة في تصنيع تجميعات الكابلات. نحن نستخدم أحدث
معدات التشغيل الآلي، والمواد الخام الممتازة، ونظام ضمان الجودة القوي،
وفريق فني ماهر لتقديم كابلات وأسلاك عالية الجودة ومخصصة
المكونات بكميات صغيرة. تضمن فرق الهندسة والإنتاج ومراقبة الجودة
تميز هذه المكونات الفريدة. مهمتنا هي تعزيز
جودة المنتج باستمرار، وتلبية احتياجات العملاء، والحفاظ على الخبرة في
المواد التي نستخدمها ونوصي بها. إن تفانينا في إرضاء العملاء يدفع
النمو المستمر للشركة.
