كابل تجميع الطاقة المخصص 70093-0800 إلى 45559-0002 لبطاقة المزامنة

مخصص 70093-0800 إلى 45559-0002
تجميع كابل الطاقة لبطاقة المزامنة



70093-0800 إلى 45559-0002 فني تجميع الكابلات
ملخص

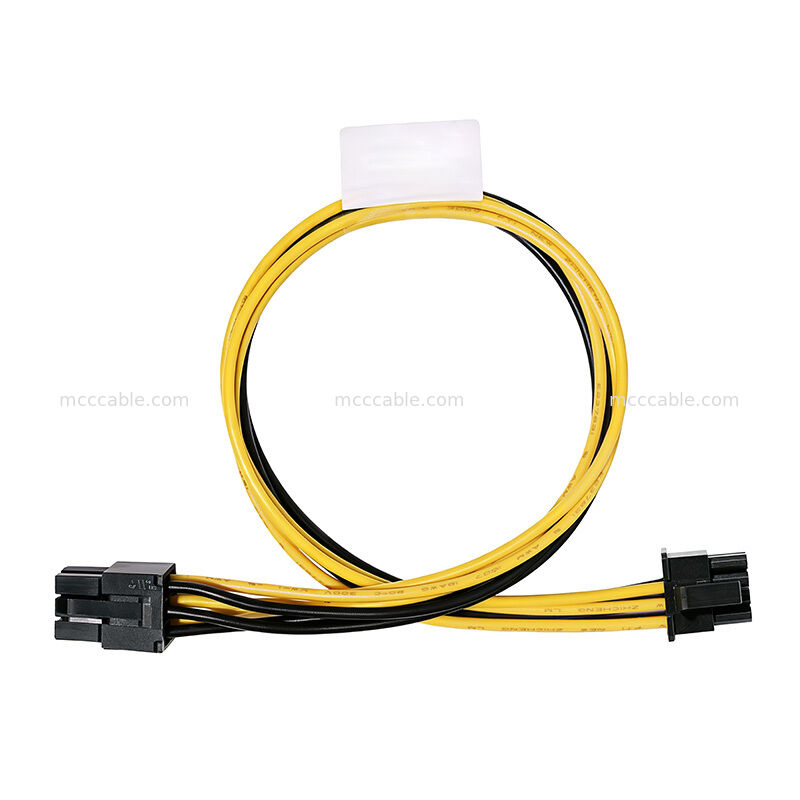

مجموعة كابلات الطاقة من 70093-0800 إلى 45559-0002 عبارة عن سلك مخصص عالي الأداء
تم تصميم الحزام خصيصًا لطاقة بطاقة المزامنة لأنظمة X13DEG-OA. يضم 8 دبوس
موصل درجة 3.00 مم على أحد الطرفين وموصل مسافة 4.20 مم ذو 6 سنون على الطرف الآخر، هذا
12 بوصة (12 دولارًا أمريكيًا \ مساءً 0.5 بوصة دولارًا) يوفر التجميع توصيلًا موثوقًا للطاقة + 12 فولتًا وأرضيًا
اتصال. تم تصنيعها بدقة وفقًا للمعايير البيئية RoHS 3
يضمن متانة حرارية وكهربائية عالية للتطبيقات الصناعية وتطبيقات الخوادم.

خريطة التوصيلات الكهربائية والأسلاك لـ 70093-0800

يتحول الموصل 70093-0800 ذو 8 مواضع (CN1) إلى الموصل 45559-0002 ذو 6 مواضع
(CN2) باستخدام موصلات نحاسية 18AWG عالية الجودة. فيما يلي مهمة الدبوس التفصيلية:

فاتورة المواد والمواصفات للتجميع 70093-0800

تم دمج هذا الحزام المخصص لأسلاك الطاقة مع المكونات المعترف بها من قبل UL:

واجهة CN1 (مكافئة 70093-0800): موصل Micro-Hi ذو 8 مواضع، درجة 3.00 مم،
غطاء أسود، تصنيف UL94V-0 لمقاومة اللهب.

واجهة CN2 (مكافئة 45559-0002): موصل طاقة ذو 6 مواضع، مسافة 4.20 مم،
غطاء أسود، تصنيف UL94V-0 لمقاومة اللهب.

أطراف التجعيد: وصلات مقبس مطلية بالقصدير عالية التوصيل مناسبة لأسلاك 16-24 AWG.

سلك التوصيل (300 فولت UL1007): سلك مجدول 18AWG معترف به من UL1007 (أسود للأرض،
أصفر لـ +12 فولت).

التعريف المخصص: يتم تطبيق ملصق التغليف المخصص في المركز مع تفاصيل الجزء ورقم أمر الشراء،
ومعلومات المراجعة حسب متطلبات العميل.

معايير ضمان الجودة والاختبار لـ 45559-0002
الكابلات

لضمان الاستقرار العالي والاتصال السلس، جميع الكابلات 70093-0800 إلى 45559-0002
تخضع التجميعات لضوابط تصنيع صارمة:

متوافقة مع RoHS 3: خالية من المواد الخطرة، ومتوافقة مع المعايير الأوروبية
التوجيهات البيئية.

اختبار التجعيد الدقيق وقوة السحب: يتم التحقق من كل تجعيد طرفي لمنعه
انقطاع التيار الكهربائي أو انخفاض الجهد.

اختبار الاستمرارية الكهربائية بنسبة 100%: تم اختباره بالكامل لاستمرارية الدائرة، والدوائر القصيرة، و
محاذاة pinout الصحيحة قبل الشحن.

خدمات تخصيص OEM للكابل 70093-0800
الجمعيات

نحن نقدم حلول تصنيع مخصصة كاملة بناءً على تطبيقك المحدد
متطلبات:

مقياس الأسلاك والعزل: الخيارات المتاحة في درجات الحرارة العالية 16AWG أو 18AWG أو Teflon
تكوينات الأسلاك.

أطوال الكابلات المخصصة: أطوال الأسلاك المخصصة المصممة خصيصًا لمخطط العلبة الداخلية لديك
يتجاوز التصميم القياسي مقاس 12 بوصة.

وضع العلامات والتعبئة والتغليف: وضع العلامات والتسلسل والتخصيص حسب تصنيف UL969
خيارات التغليف ESD المضادة للكهرباء الساكنة.
