تجميعة كابل TWN4 USB 2.0 مخصصة بطول 1 متر وسلك 28AWG محمي عالي السرعة

تجميعة كابل TWN4 USB 2.0

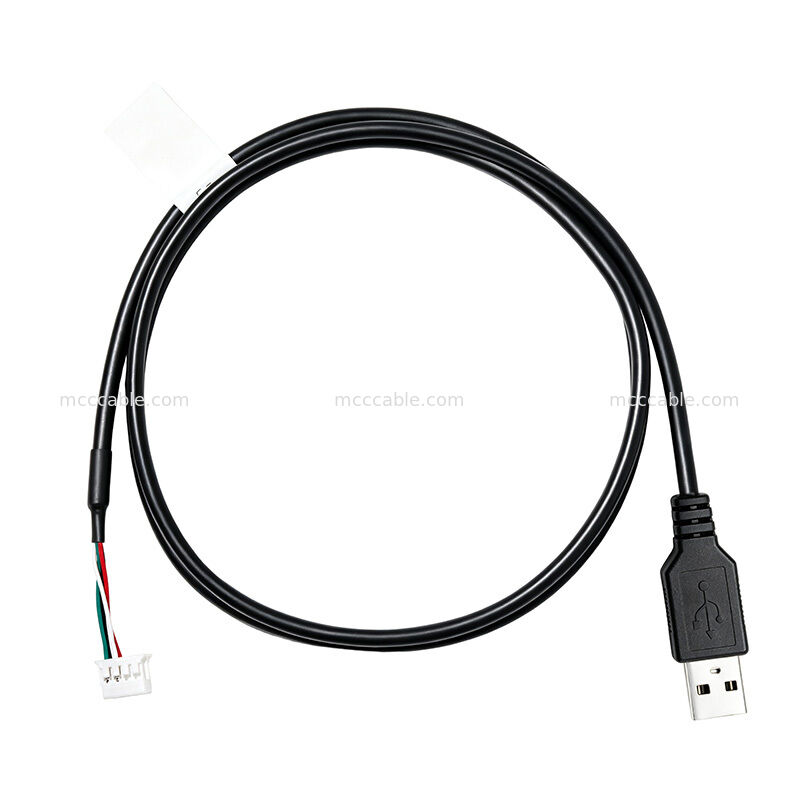

تجميعة كابل TWN4 USB 2.0 هي تجميعة كابل مخصصة بطول متر واحد مع موصل USB من النوع A ذكر في أحد الطرفين وموصل سلك بـ 8 مواضع في الطرف الآخر.

يستخدم الكابل بنية ملتوية ومدرعة بسلك UL2725 ومصمم وفقًا لمتطلبات اتصال USB 2.0 وتعيين الأطراف المحدد.مواصفات تجميعة كابل TWN4 USB 2.0

المواصفات

التفاصيلنوع المنتج

تجميعة كابل USB 2.0

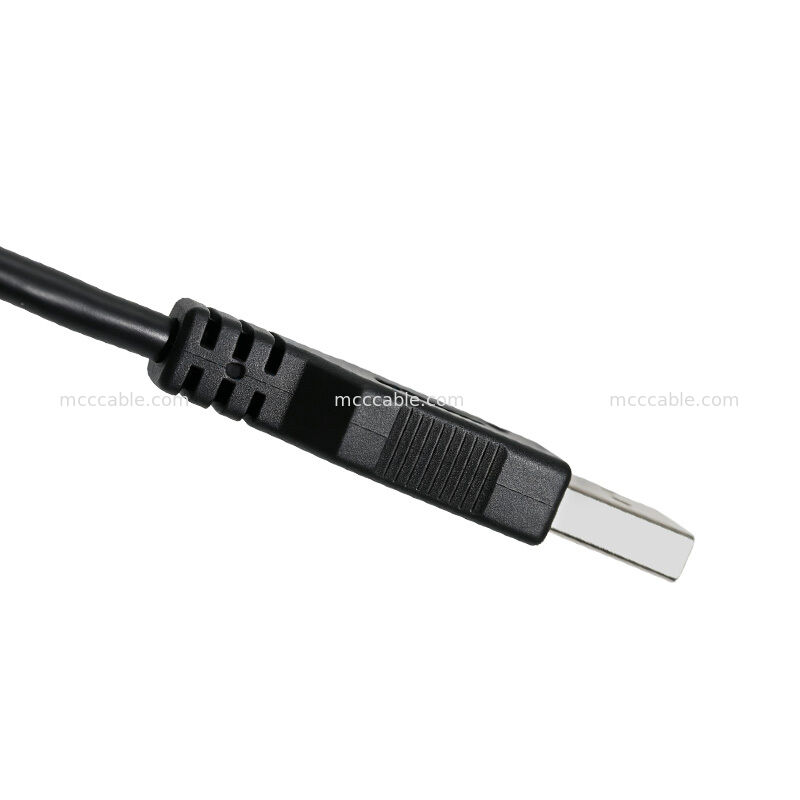

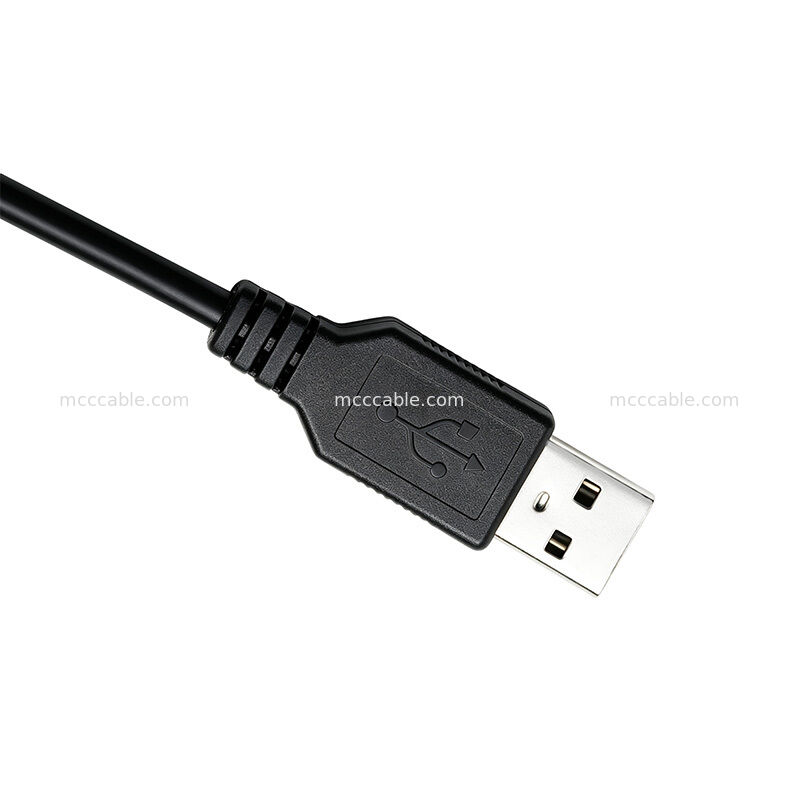

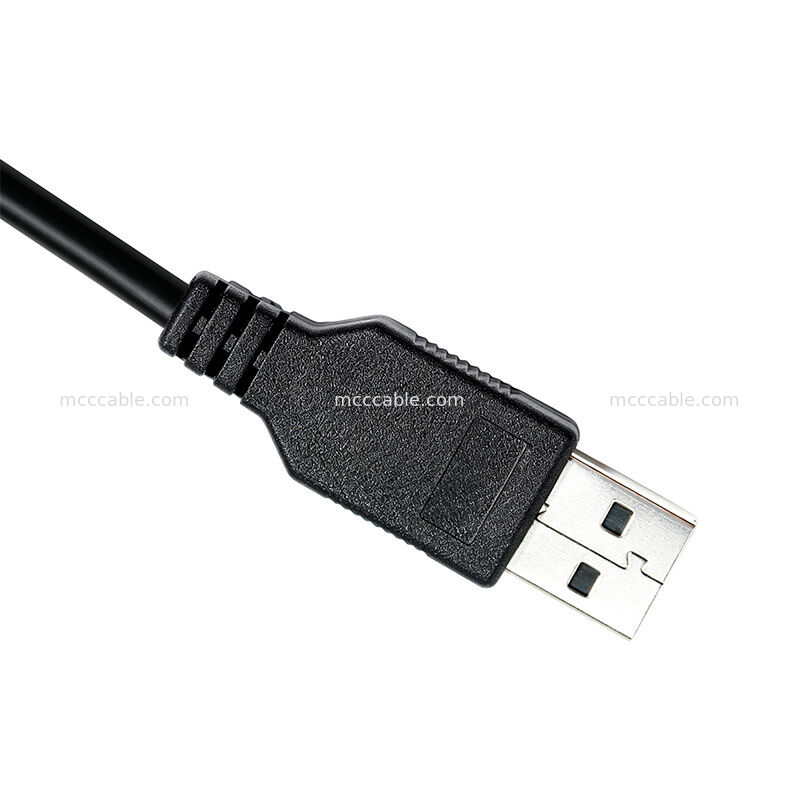

يستخدم جانب USB موصل USB من النوع A ذكر. يستخدم الطرف المقابل موصلًا بـ 8 مواضع بتكوين غلاف 2 × 4 مواضع.

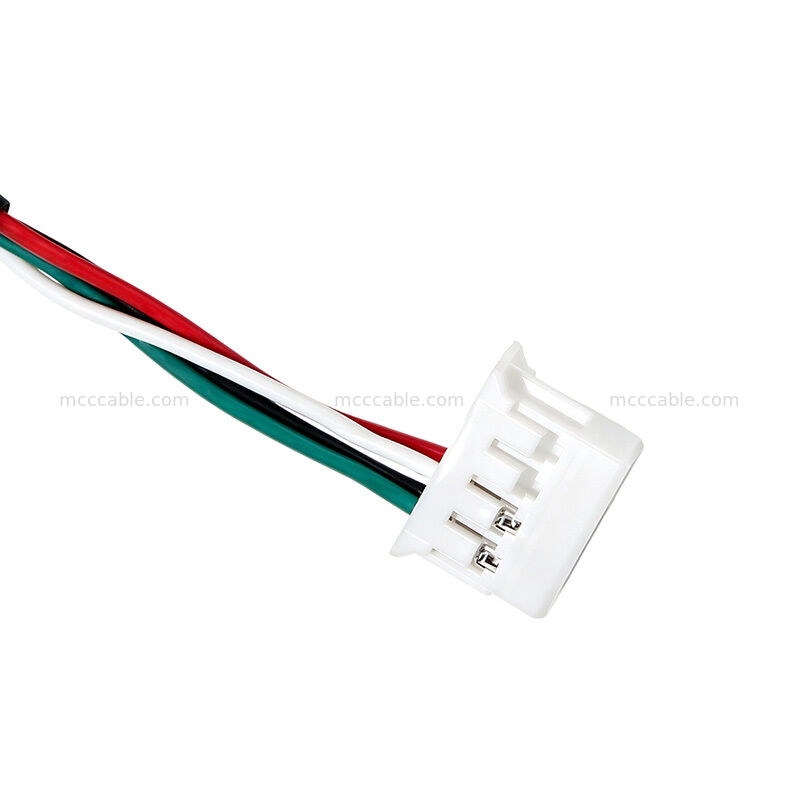

يحدد الرسم DF11-8DS-2C للموصل ذي 8 مواضع ويحدد تكوين الغلاف والطرف المقابل في مواصفات الموصل.

هيكل كابل TWN4 28AWG مدرع

يتم تحديد هيكل الكابل على النحو التالي:

UL2725 28AWG × 1P + 26AWG × 2C + AEB

يشير الرسم أيضًا إلى بنية ملتوية وتكوين درع + تصريف. يتم تحديد القالب الخارجي على أنه PVC أسود 45P.

يجمع هذا الهيكل بين زوج إشارة USB وموصلات الطاقة ومكونات التدريع داخل تجميعة الكابل.

تجميعة كابل TWN4 USB مخصصة

يتم تصنيع تجميعة كابل TWN4 USB بتكوين الموصل المحدد، وهيكل السلك، والقالب، وطول الكابل.

تتضمن التجميعة قسمًا مصبوبًا من PVC أسود وأنبوب انكماش حراري أسود. يحدد الرسم ملصقًا أبيض بحجم 70 × 16 مم.

اختبارات وتوافق كابل TWN4 USB 2.0

تم تحديد تجميعة الكابل على أنها متوافقة مع RoHS.

يحدد الرسم أيضًا متطلبات الاختبار الكهربائي التالية:

فتح/قصر: اختبار 100%

اختبار الجهد العالي (Hi-Pot): تيار متردد 200 فولت / 0.1 ثانية

مقاومة العزل: تيار مستمر 200 فولت، مقاومة عزل ≥ 20 ميجا أوم

مقاومة التلامس: 5 أوم كحد أقصى

تطبيقات تجميعة كابل TWN4 USB

يمكن استخدام تجميعة كابل TWN4 USB 2.0 للتطبيقات التي تتطلب اتصال USB بطول متر واحد مع واجهة USB من النوع A ذكر وموصل سلك بـ 8 مواضع.

تشمل الكلمات المفتاحية للتطبيق النموذجية:

تجميعة كابل USB 2.0

كابل USB مخصص

تجميعة كابل USB من النوع A

كابل USB بـ 8 مواضع

كابل USB مدرع

تجميعة كابل TWN4

• تجميعة كابل إلكتروني مخصصة
