تجميعة كابل TWN4 USB 2.0 مخصصة بطول 20 سم، 28AWG، محمية، موصل 8 موضع

تجميعة كابل TWN4 USB 2.0

تجميعة كابل TWN4 USB 2.0 هي تجميعة كابل مخصصة بطول 20 سم تتميز بـ USB

موصل ذكر من النوع A وموصل بـ 8 مواضع. يستخدم الكابل بناءً ملتويًا و

محميًا بسلك UL2725.

يبلغ طول الكابل المحدد 200 ± 10 مم، مع تصميم هيكل الكابل وفقًا

لمتطلبات اتصال USB 2.0 المحددة.

مواصفات تجميعة كابل TWN4 USB 2.0

تجميعة كابل TWN4 USB بطول 20 سم

تتميز تجميعة كابل TWN4 USB بطول إجمالي محدد يبلغ 200 ± 10 مم، مما

يتوافق مع حوالي 20 سم.

يحدد الرسم أيضًا قسمًا من الكابل بطول 100 ± 10 مم وبُعدًا يبلغ 30 ± 5 مم بالقرب

من منطقة الموصل.

موصل كابل TWN4 USB 2.0

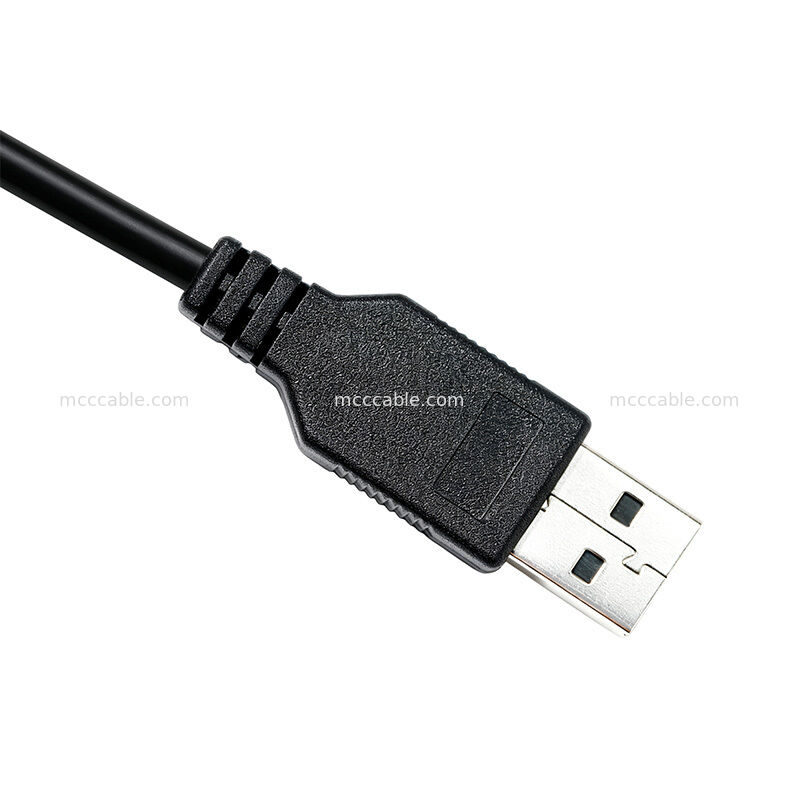

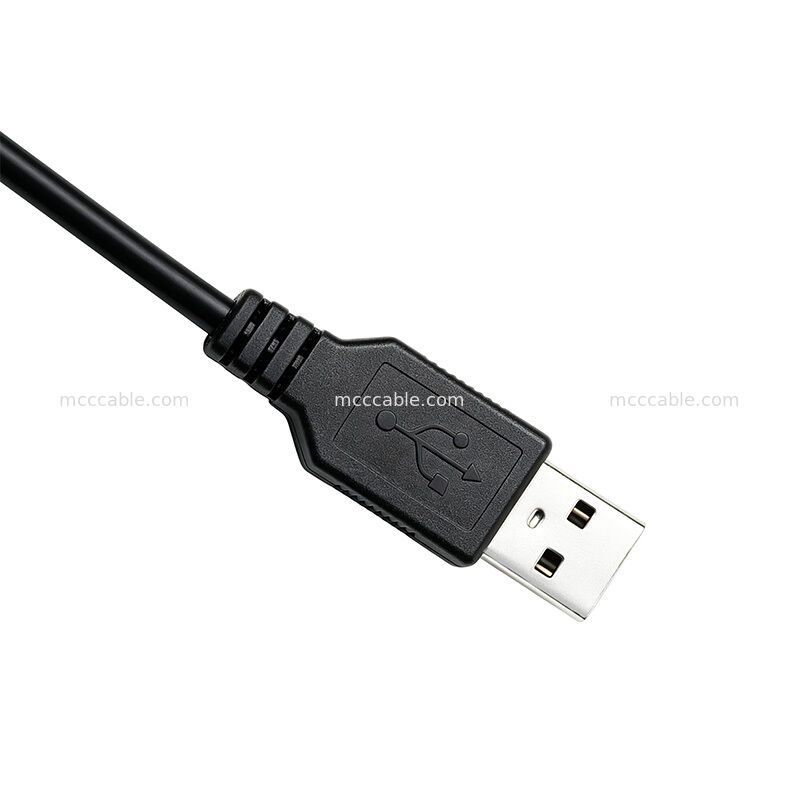

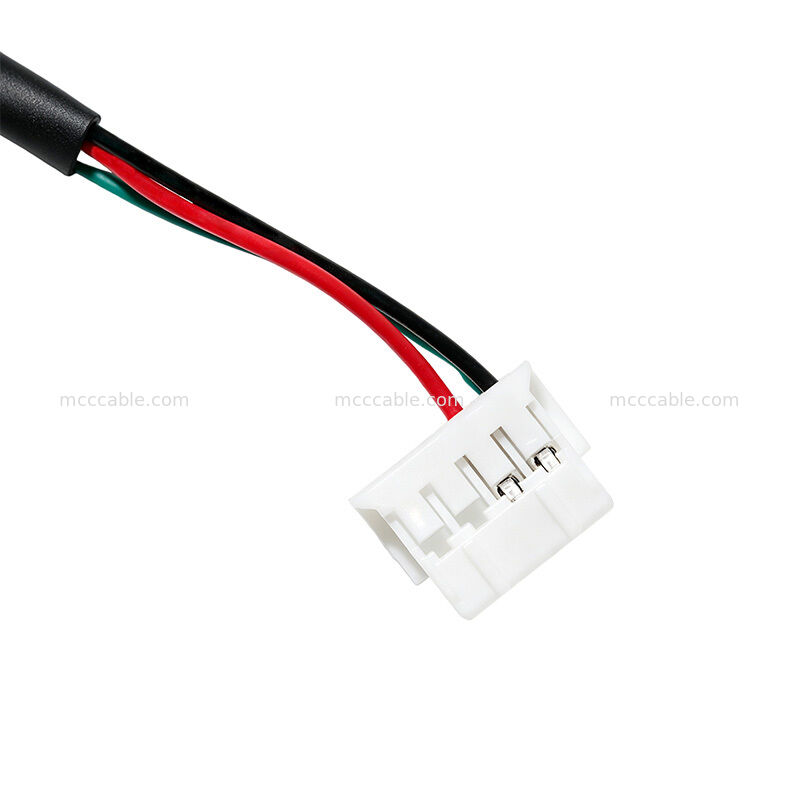

يستخدم جانب USB من تجميعة الكابل موصل USB من النوع A ذكر. يستخدم الجانب المقابل

موصلًا بـ 8 مواضع بتكوين 2 × 4 مواضع.

تشير مواصفات الموصل إلى مسافة 2.0 مم وتحدد تكوين الموصل

على أنه DF11-8DS-2C.

هيكل كابل TWN4 28AWG محمي

يتم تحديد هيكل الكابل على النحو التالي:

UL2725 28AWG × 1P + 26AWG × 2C + AEB

يحدد الرسم أيضًا الكابل على أنه ملتوي ويظهر هيكلًا محميًا + تصريف. يتم تحديد

القسم الخارجي المغلف على أنه PVC أسود.

يجمع هيكل الكابل هذا بين موصلات USB المحددة ومكونات الحماية

داخل تجميعة الكابل.

تجميعة كابل TWN4 USB مخصصة

يتم تصنيع تجميعة كابل TWN4 USB بتكوين الموصل المحدد، وهيكل الكابل، والغلاف، والطول الإجمالي.

تتضمن التجميعة أنبوب انكماش حراري أسود بمعرف داخلي 4.0 مم

و ملصق أبيض محدد بقياس 70 × 16 مم.

اختبارات وتوافق تجميعة كابل TWN4 USB

يتم تحديد تجميعة الكابل على أنها متوافقة مع RoHS.

يحدد الرسم أيضًا متطلبات الاختبار الكهربائي التالية:

فتح/قصر: اختبار 100%

• اختبار الجهد العالي (Hi-Pot): تيار متردد 200 فولت / 0.1 ثانية
• مقاومة العزل: تيار مستمر 200 فولت، مقاومة عزل ≥ 20 ميجا أوم
• مقاومة التلامس: 5 أوم كحد أقصى
• تطبيقات تجميعة كابل TWN4 USB

يمكن استخدام تجميعة كابل TWN4 USB 2.0 للتطبيقات التي تتطلب

اتصال USB مدمج مع واجهة USB من النوع A ذكر وموصل سلك بـ 8 مواضع.

تشمل الكلمات المفتاحية للتطبيق النموذجية:

تجميعة كابل USB 2.0

كابل USB مخصص

• تجميعة كابل USB من النوع A
• تجميعة كابل بـ 8 مواضع
• كابل USB محمي
• تجميعة كابل TWN4
• تجميعة كابل إلكترونية مخصصة
• Sino-Media هي شركة مصنعة متخصصة لتجميعات الكابلات. نحن نستخدم
• معدات أتمتة متطورة، ومواد خام ممتازة، ونظام ضمان جودة قوي،

وفريق تقني ماهر لتقديم مكونات كابلات وأحزمة مخصصة عالية الجودة بكميات صغيرة. يضمن
فريق الهندسة والإنتاج ومراقبة الجودة لدينا تميز هذه المكونات الفريدة. تتمثل مهمتنا في
تحسين جودة المنتج باستمرار، وتلبية احتياجات العملاء، والحفاظ على الخبرة في
المواد التي نستخدمها ونوصي بها. يدفع تفانينا في رضا العملاء
النمو المستمر للشركة.
س1. هل هو مصنع؟
ج: نعم، لدينا أكثر من 16 عامًا من الخبرة في التصميم والتصنيع!
س2. هل هناك أي شهادات؟

ج: نعم، هناك شهادات ISO9001، ISO14001، TS16949، ISO13485، UL.
س3. ما هو تخصصنا؟
ج: يمكننا تصميم المنتجات حسب التطبيق.
س4. هل تقبلون طلبات OEM/ODM؟
ج: نعم، نقبل طلبات OEM/ODM. بالنسبة لطلبات OEM، الحد الأدنى للكمية هو 100 قطعة. بالنسبة لطلبات ODM، الحد الأدنى للكمية
1000 قطعة. سيتم فرض رسوم القالب وفقًا للتصميم.
س5. كم من الوقت سيستغرق إكمال الطلب؟
ج: بالنسبة للطلب الصغير والمنتجات المتوفرة في المخزون، سيستغرق الأمر أقل من 3 أيام للتحضير والتسليم،

ويعتمد وقت الشحن على اختيار العملاء، وأسرعها 7 أيام وأطولها شهر واحد.
بالنسبة للطلب الكبير، حيث نحتاج إلى تأكيد كل شيء بما في ذلك تحضير المواد والإنتاج، فإن هذه العملية
ستستغرق من 5 إلى 21 يوم عمل حسب كمية الطلب، والاختبار من 1 إلى 3 أيام عمل، وأخيرًا، التعبئة يوم واحد،

لذلك أسرعها 7 أيام وأطولها 25 يومًا بدون الشحن.
س6. كعملاء دائمين، ما هي الخدمات الأخرى التي يمكننا الحصول عليها؟

1. سيتم تقديم منتجات جديدة مع الطلب، حتى تتمكن من رؤية ما إذا كان منتجًا محتملاً في السوق

والترويج له، وسيكون لديك الحق في إعادة بيع المنتج في منطقتك.
2. خصم إضافي على الرسوم، سعر أرخص عند شراء المنتجات بكميات أصغر.
3. يمكننا تقديم المساعدة في صور الترويج، وإنشاء صور بشعار العملاء.

س7. ما هي مدة الضمان للكابل، وفي حالة وجود عيوب أو خلل، كيف نحمي فوائدك؟
ج: تباع جميع كابلاتنا بضمان لمدة 12-36 شهرًا، وبالنسبة للطلب بكميات كبيرة، سنقدم 0.3%
إلى 0.5% احتياطي للعيوب المرسلة مع الطلب، لذلك إذا طلبت 1000 قطعة، فهذا يعني أنه يمكنك الحصول على 1003
قطعة مع احتياطي. إذا حصلت على عيوب أكثر من 5 قطع، وأقل من 0.1%، يرجى الاتصال بالمبيعات و
تقديم الصور، وسنحل مشكلتك عن طريق الاستبدال بطلب جديد أو استرداد المبلغ.

س8. هل تقبلون طلبات عينات مجانية؟

ج: نعم، يتم دعم طلبات العينات، ويمكن تقديم بعض العينات مجانًا باستثناء تكاليف الشحن.

كيف تتصل بنا؟
أرسل تفاصيل استفسارك في الأسفل، انقر على "إرسال" الآن! عينة مجانية وأفضل سعر في انتظارك، إذا لم تتمكن من
العثور على المنتج في موقعنا، يمكنك أيضًا إرسال استفسار إلينا، حتى لو لم نقم بتصنيعه، فسنبحث عن نفس المنتج

بكمية جيدة وسعر جيد.
