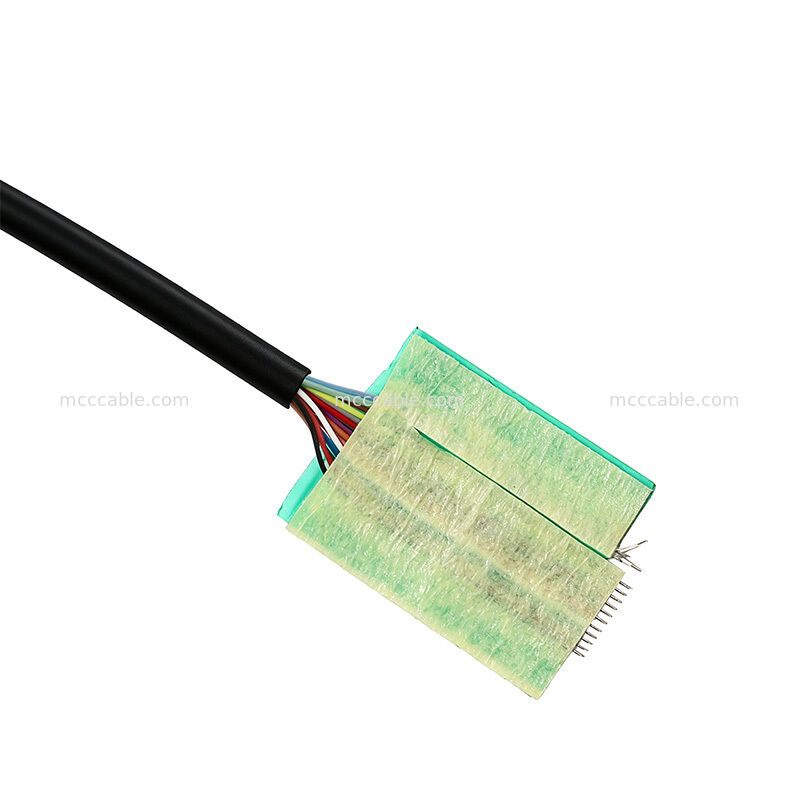

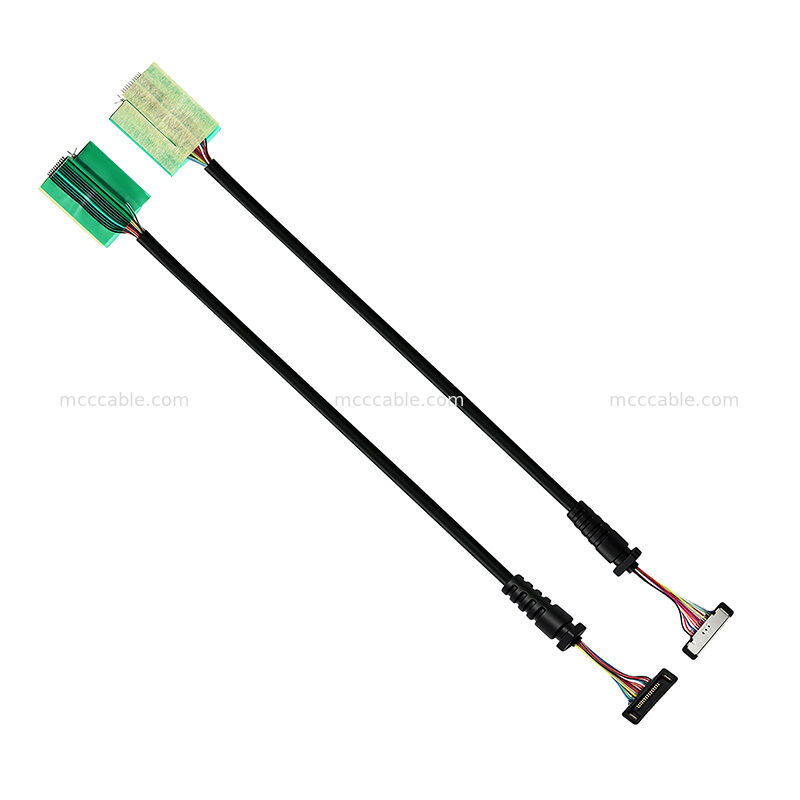

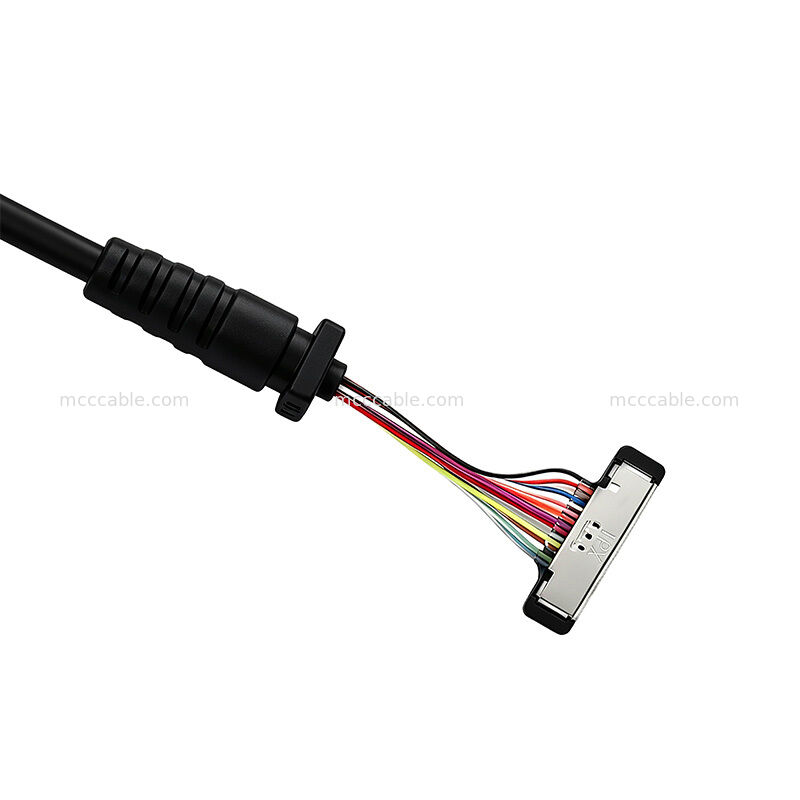

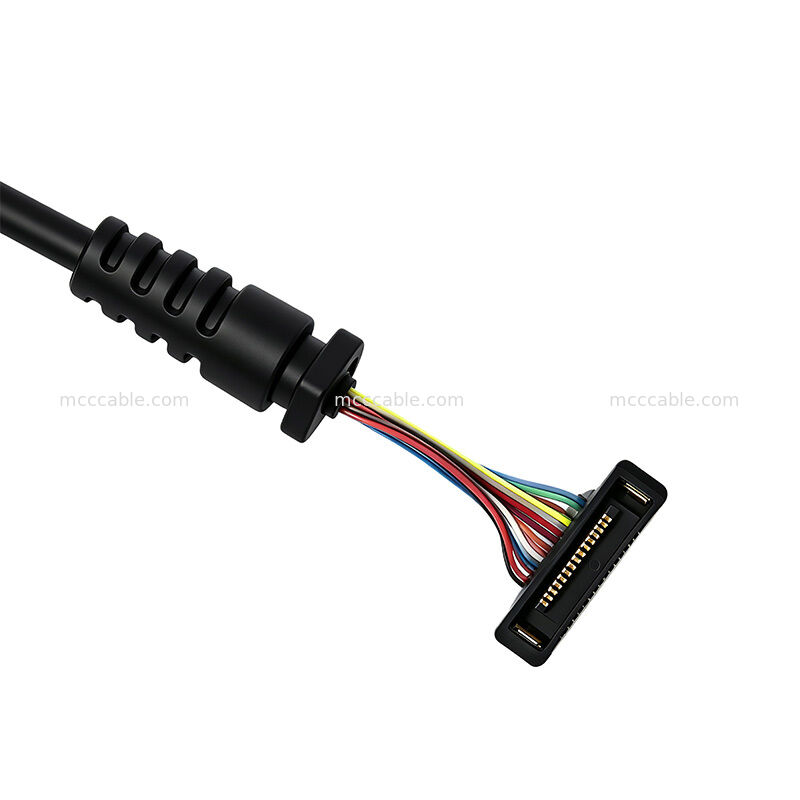

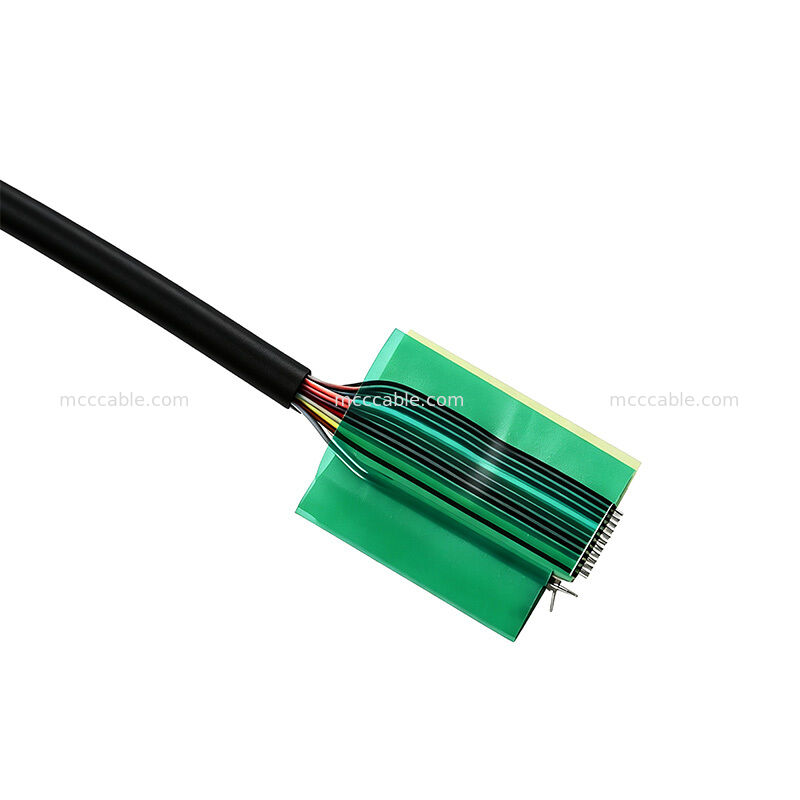

20373-R14T-06 14C مجموعة الكابلات المتكافئة الدقيقة للغاية

20373-R14T-06 14C التجميع الكابل الميكرو كوكسيال هو كابل مخصص مضغوط

مجموعة مصممة مع بنية متكافئة MCC ذات 14 موصل.

يجمع بين 2 × 42 AWG و 12 × 36 AWG الموصلات، مع 50Ω MCC المحوري

البناء لتطبيقات نقل الإشارات المدمجة

بطول كابل جاهز 150 ± 5 ملم وقطر الكابل الإجمالي

2.10 ± 0.20 ملم، هذا التجميع الكابل المتكافئ الميكرو رقيقة للغاية مناسبة للتطبيقات

حيث التوجيه الكابل المدمج وملف الكابل الصغير مهم.

20373-R14T-06 هيكل تجميع الكابلات الكوكسية الدقيقة

20373-R14T-06 مجموعة الكابلات تستخدم 14C MCC التكوين المحوري

من 2 × 42 AWG و 12 × 36 AWG الموصلات.

المحددة كأسلاك متكافئة 50Ω ، بينما يتم استخدام أسلاك AWG 36 كموصلات منفصلة

داخل مجموعة الكابلات

مجموعة الكابلات تتضمن أيضا غراء UV 8806 HF RP للكابل المحدد

عملية الإنهاء.

20373-R14T-06 مواصفات كابل 14C

20373-R14T-06 تكوين الاتصال

يتضمن تكوين الجهاز المحدد مجموعة من غطاء المقابس ومجموعة من غطاء المقابس.

مكونات الاتصال المحددة لـ P1 هي:

• تجميع علبة المقابس: 20373-R14T-06

• القشرة القشرية: 2182-014-03

تتطلب عملية الإنهاء المحددة أن يتم إنهاء دروع كل سلك محوري إلى

قذائف الجهاز، كما تم تحديد ذيل الجهاز مع تغطية الغراء فوق البنفسجي من 1 ∼ 2 ملم.

20373-R14T-06 الأداء الكهربائي

يتم تحديد مجموعة الكابلات 20373-R14T-06 بحد أقصى مقاومة الموصلات 3.0 Ω

ومقاومة عزل 10 MΩ في ظروف الاختبار المحددة.

تتضمن متطلبات الإنتاج أيضًا اختبارات مفتوحة قصيرة ومتقطعة بنسبة 100٪ للتحقق

الاستمرارية الكهربائية وجودة التجميع.

20373-R14T-06 أبعاد الكابل

التكوين القياسي يحتوي على طول الكابل 150 ± 5 مم وقطر الكابل الكلي

من 2.10 ± 0.20 ملم

يساعد البناء المدمج 14C الميكرو المحوري على الحفاظ على ملف كابل صغير للتطبيقات

تتطلب العديد من موصلات الإشارة داخل مساحة توجيه محدودة.

20373-R14T-06 تطبيقات تجميع الكابلات المخصصة

مجموعة الكابلات المتكافئة الصغيرة 20373-R14T-06 مناسبة للمعدات الإلكترونية المدمجة

وتطبيقات نقل الإشارات التي تتطلب تكوين كابل متعدد الموصلات.

هيكل 14C، 50Ω MCC الأسلاك المحاورية، ضيقة 2.10 ملم قطر الكابل الاسمي

طول الكابل المخصص 150 ملم جعل هذا التكوين مناسبة للكابل محدودة المساحة

متطلبات التوجيه والترابط الإلكتروني المخصص.
