مكان المنشأ:
الصين
اسم العلامة التجارية:
Customization
إصدار الشهادات:
UL ，ISO13485 , ISO9001.2005 , ISO14001
رقم الموديل:
USL20-30SS-008-C

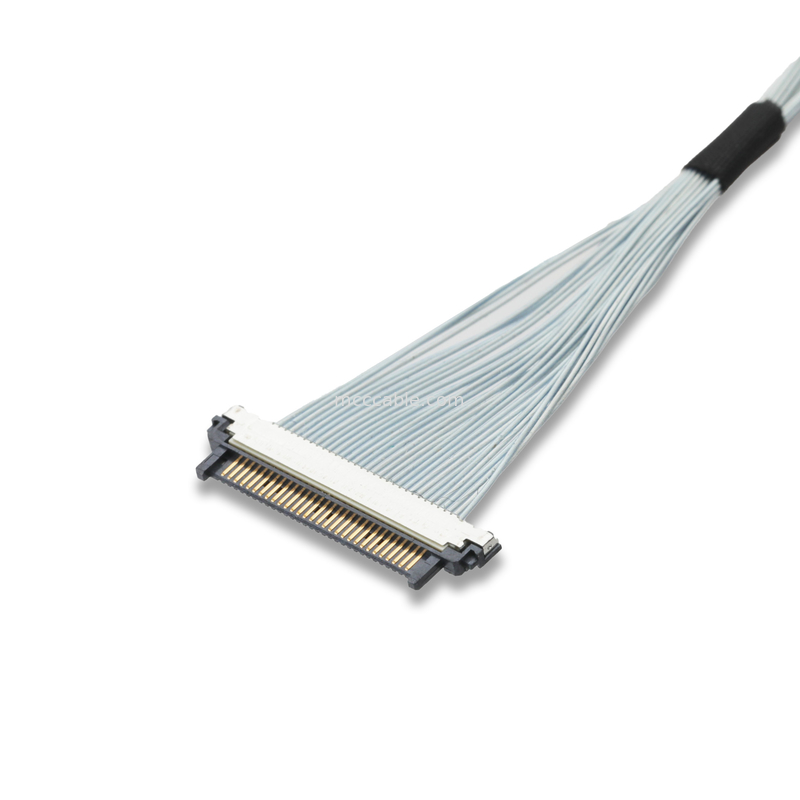

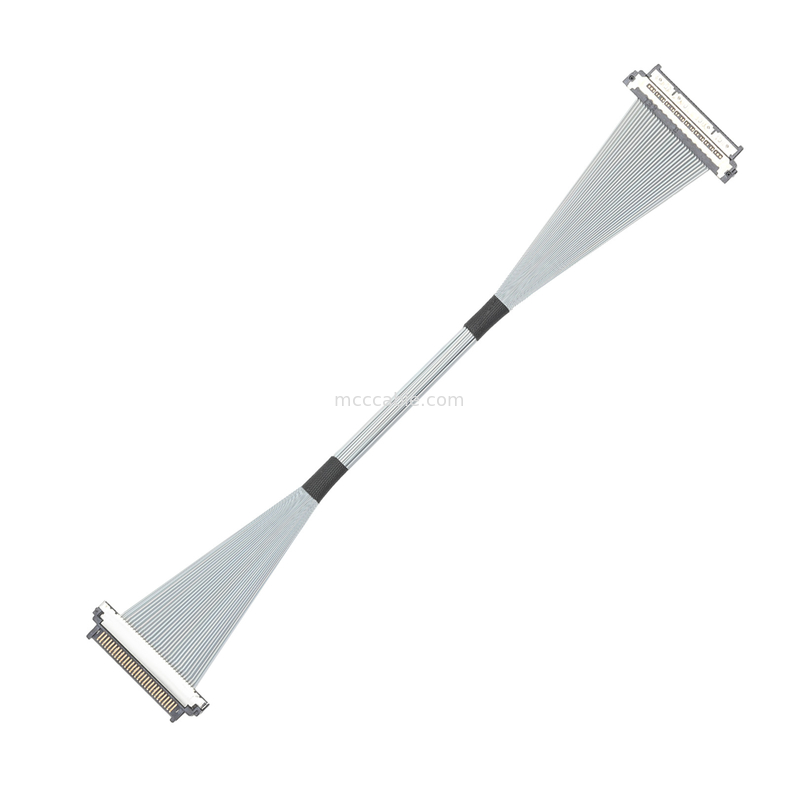

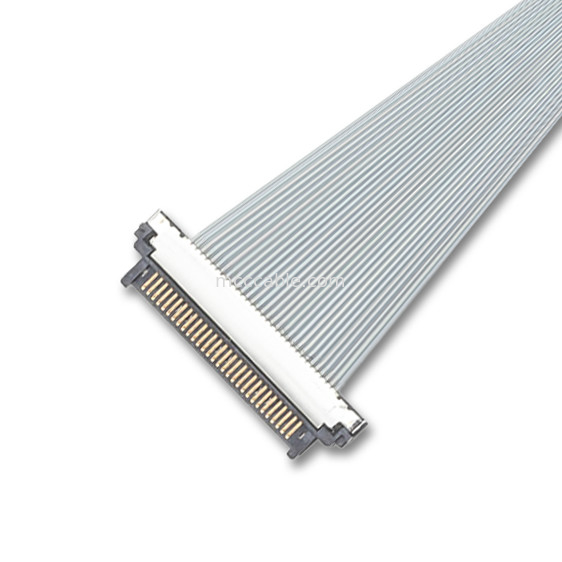

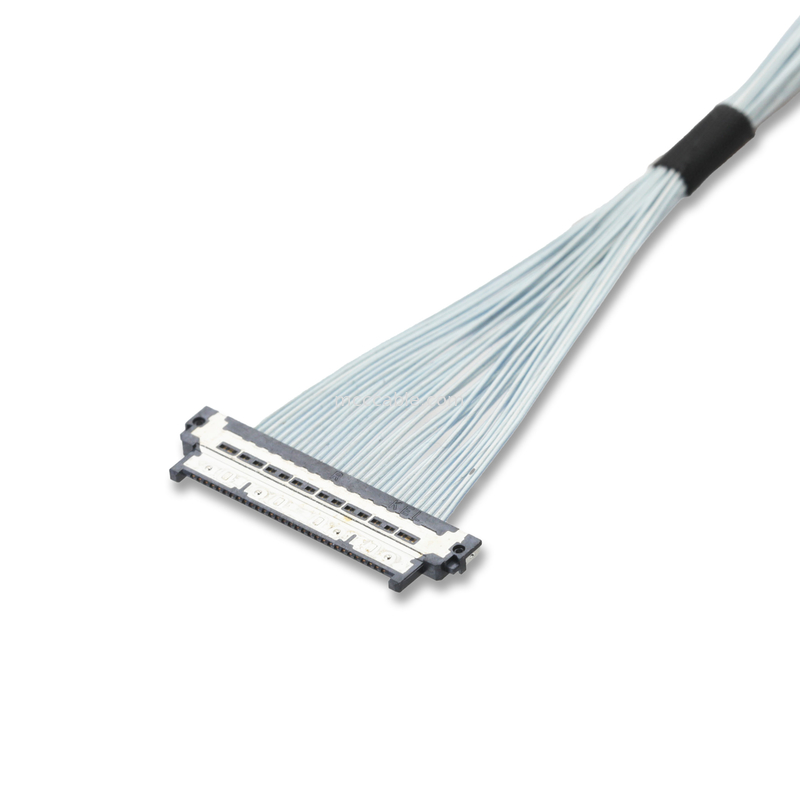

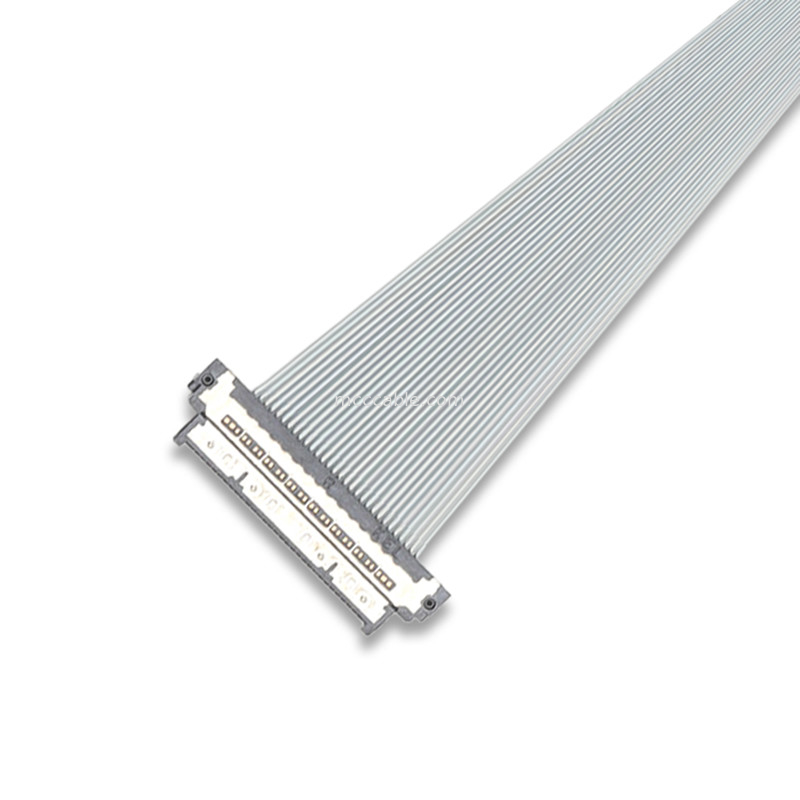

KEL USL20-30S هو وصلة كابل ميكرو كوكسيال عالية الدقة مصممة للأجهزة الإلكترونية عالية الكثافة.الطيران، المعدات الطبية، الطائرات بدون طيار، والسياراتتطبيقات0مسافة 4 ملمو1ارتفاع التزاوج 0 ملم، هذا المرفق يلبي متطلبات الأجهزة المدمجة مع ضمان نقل إشارة عالية الأداء.
| الفئة | المواصفات |
|---|---|
| النموذج | USL20-30S |
| عدد جهات الاتصال | 30 |
| الارتفاع | 0.4ملم |
| ارتفاع التزاوج | 1.0 ملم |
| طول الكابل (يمكن تخصيصه) | 50mm (يمكن تخصيص الطول القياسي) |
| نوع الاتصال | العزل-التحول (IDC) |
| توجيه الموصول | الأفقية |
| طول التزاوج الفعلي | 0.5ملم |
| الحماية | الغلاف المعدني يعزز الحد من الضوضاء |
| الملكية الكهربائية | المواصفات |
|---|---|
| التيار المسموح به | 0.25A لكل اتصال |
| مقاومة الاتصال | ماكس 100mΩ |
| الجهد الكهربائي المقاوم للطاقة | 200 فولت متردد لمدة دقيقة واحدة |
| مقاومة العزل | الحد الأدنى 100MΩ عند 250V DC |
| نطاق درجة حرارة العمل | -40°C إلى +85°C |
| الكابل المناسب | # 42 AWG كابل ميكرو محوري |
تصميم مصغر عالي الكثافة
أداء كهربائي موثوق به
تحسين سلامة الإشارة
بناء موثوق ودائم
| الخصائص الكهربائية | المواصفات |
|---|---|
| التيار المسموح به | 0.25A لكل اتصال |
| مقاومة الاتصال | 100mΩ على الأكثر |
| الجهد الكهربائي المقاوم للطاقة | 200 فولت AC |
| مقاومة العزل | 100MΩ دقيقة عند 250V DC |
| الكابل المناسب | # 42 AWG كابل ميكرو محوري |
✔️سلامة إشارة عاليةيضمن نقل البيانات عالية السرعة المستقر.
✔️ميكانيكية و توفير مساحةمصممة للأجهزة ذات القيود المساحية.
✔️الحماية من التداخل الكهرومغناطيسي-الدرع المدمج يقلل من الضوضاء وفقدان الإشارة
✔️تجميع سهلتصميم IDC يسهل تجميع الكابلات ويزيد من موثوقيتها.
✔️تطبيقات واسعةمناسبة للطائرات بدون طيار، والروبوتات، والفضاء، والأجهزة الطبية، وغيرها.
كيل USL20-30SS-008-C:
وصلات هذه السلسلة لها مساحة 0.4 ملم وارتفاع تركيب منخفض 1.0 ملم.
عند مقارنتها مع سلسلة SSL الحالية لدينا من الموصلات ل 0.5-مليمتر مساحة، الكابلات المتجانسة فائقة الدقة،
سلسلة USL يحقق انخفاضا كبيرا بنحو 50% من حيث الحجم المرتبط ، وبالتالي يساهم في
لخفض الوزن وتصغير الأجهزة.
يحتوي هذا المنتج على مرفق من نوع الزاوية المستقيمة على جانب اللوحة و من نوع مستقيم على جانب الكابل.
بالإضافة إلى ذلك ، تتوفر في الوقت الحالي إصدارات 30 و 40 اتصال.
